两辊数控液压卷板机的应用及工作原理

两辊卷板机是金属板材卷曲和弯曲圆筒之用，它主要用于卷制板材，快速批量制造薄壁，通风管道、烟筒、过滤器、汽车排气管、储液储气罐等待，是锅炉造船、石油化工、水泥、电机及机器制造中的主要设备之一。

两辊数控液压自动卷板机，弯曲改变了三辊卷板机与四辊卷板机的对板材卷制的方法，避免了板材板材对中、预弯、卷制、校圆等工艺过程，操作方便，无直边，一次成型，效率高。

三辊卷板机与四辊卷板机对钢板的卷制过程必须通过以下过程：

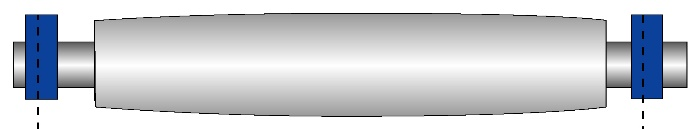

1、 板材的中心必须与卷板机的工作辊的中心重合，因为卷板机在设计制造过程中避免工作辊在卷制过程中产生扰度变形，将工作辊设计成腰鼓型如下图一所示。

图一

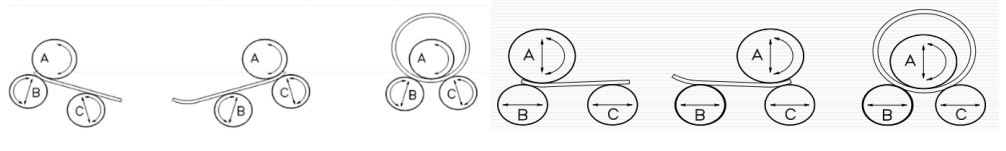

2、 板材的预弯与卷制示意图如图二

图二

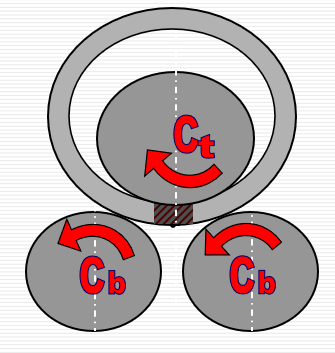

3、 圆筒校圆示意图如图三

图三

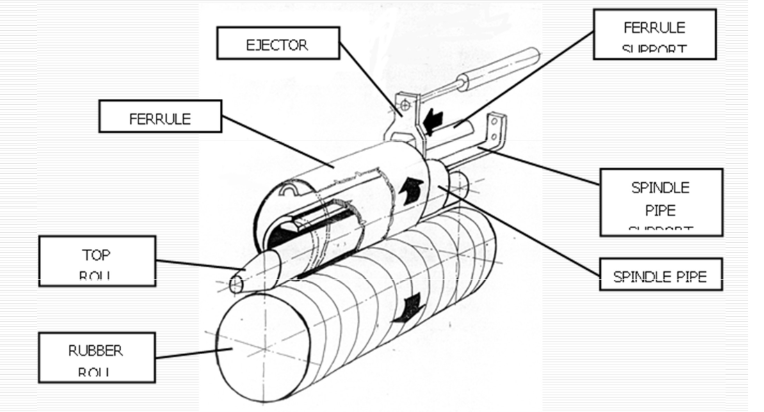

然而两辊数控自动卷板机完全改变了三辊卷板机与四辊卷板机对板材的卷制工艺。可以一次成型切圆度好。两辊卷板机上辊为刚性辊，下辊为柔性辊（工作辊表面为聚酯）。上辊在下辊的挤压下对下辊表面的聚酯有一定的径向凹型变形，当钢板被送入上辊与下辊之间旋转时就会被两辊对滚卷制成圆筒如图四所示。两辊卷板机的结构设计简如图五所示，两辊数控卷板机有上下两辊工作辊。下辊为柔性工作辊，上升下降并且提供旋转扭矩，上升下降有液压油缸控制，旋转有液压马达与行星减速直接耦合提供旋转扭矩。，上辊为刚性工作辊，是从动辊，固定安装在机床机架上。当下辊上升与上辊接触时，上辊将随着下辊一起旋转，塑性金属板材通过卷板机上辊与下辊直接时，金属板材就卷制成所需的圆筒。筒体卷制完成后，通用液压油缸下降下辊，上辊锁头（翻倒头）打开，即可推出或取出卷制的筒体。

图四

图五
